概述

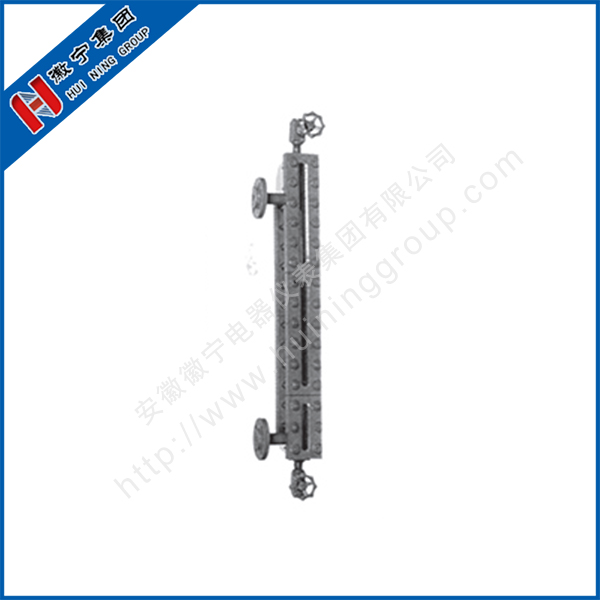

UBW系列無盲區玻璃板液位計用來直接指示承壓容器和敞口容器中的液位高度，它的特點是指示無盲區，改變了以往無盲區組合式玻璃板液位計笨重、體積大、難觀察等缺點，改善了主體通道結構、介質流動通暢，加強了儀表的防粘稠，防堵塞能力。廣泛應用于石油、化工、電力、冶金等領域，特別適用于重油、渣油和純氨大儲罐的液位準確測量。

UBM型無盲區式玻璃板液位計將觀察玻璃在本體的兩側交錯排列，-側的盲區可在另一側觀察。

與容器相連的上下法蘭均在可視范圍內，盲區在測量范圍內被消除。

主要技術參數

測量范圍(安裝中心距L) : 300、500、800、1100、1400、1700、 6000mm

公稱壓力: 2.5、 4.0、6.3MPa

工作溫度: -40~250C

鋼球自動關閉壓力: 20.3MPa

伴熱蒸汽壓力: S0.6MPa

伴熱蒸汽夾套接頭: G1/2" (外螺紋)

接液材質:碳鋼或不銹鋼

連接法蘭標準: JB/T82.2-94、 DN20、PN2.5、 PN4.0、 PN6. 3MPa凸面

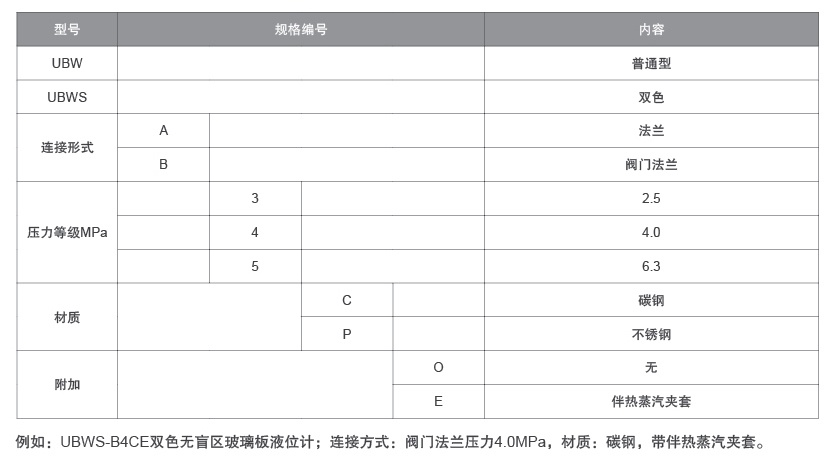

規格型號
