●工作原理

通過天線系統發射并接收能量很低的短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。--種特殊的時間延伸方法可以確保短時間內穩定和準確的測量。

即使工況比較復雜的情況下，存在虛假回波，用微處理技術和調試軟件也可以準確的分析出物位的回波。

◎輸入

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈

沖的時間行程T成正比:

D=CxT/2,其中C為光速

因空罐的距離E已知，則物位L為: L=E-D

◎輸出

通過輸入空罐高度E (=零點)，滿罐高度F (=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境，對應于4- 20mA輸 出。

●設計特點

◎智能雷達物位計采用了先進的微波處理技術和獨特的Echo Discovery回波處理技術,產品可以應用到各種復雜的工況。

◎“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可以準確的識別真實回波，從而獲得準確的測量結果。

◎多種過程連接方式及探測組件的型式，可根據客戶需求定制設計。

◎采用脈沖工作方式，產品發射功率低，可安裝于各種金屬、非金屬容器，對人體及環境均無傷害。

●技術參數

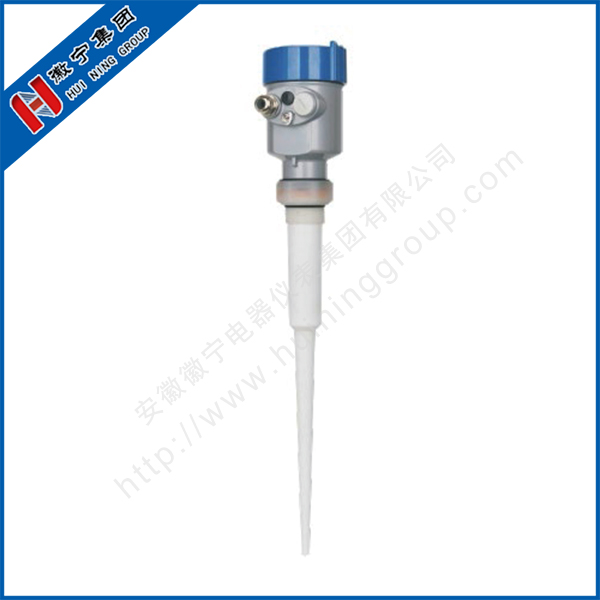

●HNRD801

典型應用:過程簡單的腐蝕性液體

天線材質: PTFE

測量范圍: 20米

測量精度: <0. 1%FS

供電電源: 24VDC(兩線、四線)

介質溫度: -40~+130°C

過程壓力: -0. 1~0.3MPa

過程連接:螺紋(可選)

防護等級: IP67

防爆等級: ExialICT6(可選)

信號輸出: 4... 20mA/HART/RS485/ Modbus...

●HNRD802

典型應用:腐蝕性液體

天線材質: PTFE (可選)

測量范圍: 20米

測量精度: <0. 1%FS

供電電源: 24VDC(兩線、四線)

介質溫度: -40~+150°C

過程壓力: -0. 1~2. 0MPa

過程連接:法蘭、翻邊法蘭(可選)

防護等級: IP67

防爆等級: ExialICT6(可選)

信號輸出: 4... 20mA/HART/RS485/ Modbus...

●HNRD803

典型應用:沒有攪拌的液體

天線材質: 304(可選)

測量范圍: 35米

測量精度: <0. 1%FS .

供電電源: 24VDC(兩線、四線)

介質溫度: -40~+130°C

過程壓力: -0. 1~4. 0MPa

過程連接:法蘭(可選)

防護等級: IP67

防爆等級: Exia IICT6(可選)

信號輸出: 4... 20mA/HART/RS485/ Modbus...
