●工作原理

導波雷達發出的高頻微波脈沖沿著探測組件(鋼纜或鋼棒)傳播，遇到被測介質，由于介電常數發生突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。

◎輸入

導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：

D=CxT/2,其中C為光速

因空罐的距離E已知，則物位L為: L=E-D

◎輸出

通過輸入空罐高度E (=零點)，滿罐高度F (=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境，對應于4 - 20mA輸出。

●設計特點

◎?qū)Рɡ走_(dá)物位計采用了微波處理技術和Echo Discovery回波處理技術，接觸式測量，測量精度高，測量更準確。同時導波雷達抗粘附，不受介質溫度、粘附等外界環境的影響。

◎多種過程連接方式及探測組件的型式，使得70X系列導波雷達物位計適用于各種復雜工況及應用場合。如:高溫、高壓及小介電常數介質等。

◎采用脈沖工作方式，產品發射功率低，可安裝于各種金屬、非金屬容器，對人體及環境均無傷害。

技術參數

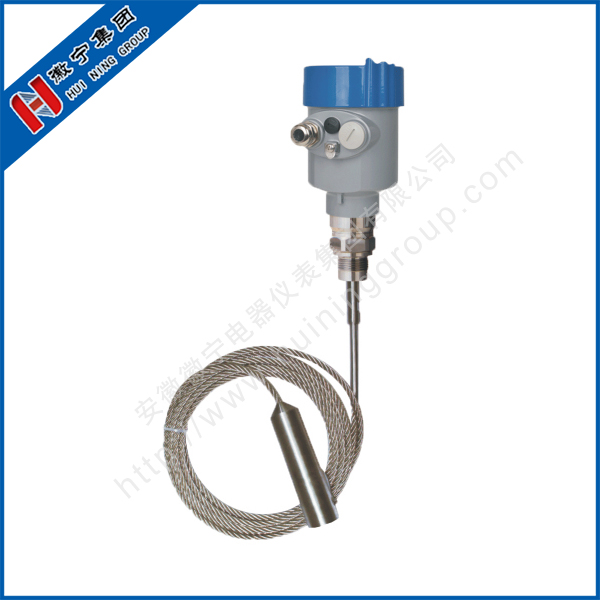

●HNRD701

典型應用:液體、粉料、固體顆粒

天線材質:軟纜/304/PTFE(可選)

測量范圍: 30米

測量精度:士1mm

供電電源: 24VDC(兩線、四線)

介質溫度: -40~+130"C, -40~+250°C

過程壓力: -0. 1~4. 0MPa

過程連接:螺紋、法蘭(可選)

防護等級: IP67

防爆等級: Exia IICT6(可選)

信號輸出: 4... 20mA/HART/RS485/ Modbus. ..

●HNRD702

典型應用:沒有攪拌液體、粉料.

天線材質:桿式/304/PTFE(可選)

測量范圍: 6米

測量精度:士1mm

供電電源: 24VDC(兩線、四線)

介質溫度: -40~+130C, -40~+250C

過程壓力: -0. 1~4. 0MPa

過程連接:螺紋、法蘭(可選)

防護等級: IP67

防爆等級: ExiallCT6(可 選)

信號輸出: 4... 20mA/HART/RS485/ Modbus. ..

●HNRD703

典型應用:低介電常數液體、粉料、固體

天線材質:雙纜/304 (可選)

測量范圍: 30米

測量精度:土1mm

供電電源: 24VDC(兩線、四線)

介質溫度: -40~+150°C

過程壓力: -0. 1~4. 0MPa

過程連接:法蘭(可選)

防護等級: IP67

防爆等級: ExiallCT6(可選)

信號輸出: 4... 20mA/HART/ RS485/ Modbus...
