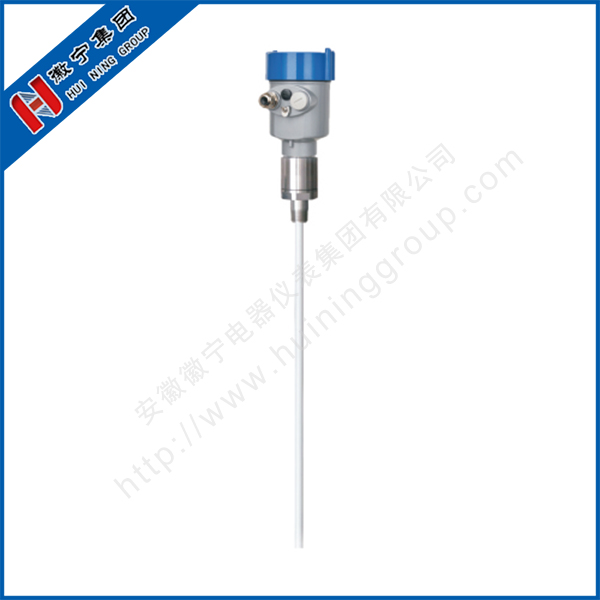

射頻導納物位計是基于射頻導納原理的連續物位測量產品。該產品具有穩定性高、靈敏度高、應用場合廣泛等優點。相比傳統的電容式物位計,采用模塊化設計,能夠簡潔方便地實現儀表設定,一旦設定完成,即可正常使用并且終身免維護。使用戶能夠直觀地了解設備運行情況,并及時處理出現的問題,在復雜的工業場合也一樣可靠。
●工作原理
射頻導納測量技術是具有優勢的物位測量技術。雖然跟一般的電容式測量技術的概念很相似,但是射頻導納技術在電子單元中加入了Driving-Shield電路和斬波電路,因此能夠?qū)崿F(xiàn)阻抗和容抗的單獨測量。通過物理定律計算可得,任何掛料的阻抗和容抗的大小是相等的,所以由掛料產生的影響能夠被測量出來并且通過振蕩電路的移相,從總的輸出中消除。
射頻導納物位計的探頭安裝在儲料罐中,通過探頭獲得物位變化引起的射頻信號的變化。探頭的Driving-Shield端能夠阻止射頻電流通過掛料形成回路,保證了儀表測量的準確性。
●設計特點
◎抗掛料
Driving Shield電路設計提高了抗掛料能力
◎供電范圍
電源工作區間: 13~35VDC
◎適應性
探頭過程溫度: -100°C~800°C
無死區測量,可以應用到十幾公分甚至幾公分的物位測量場合大量程
zui大測量量程可達上百米,甚至幾百米
粘稠性物料界面測量是該儀表的巨大優勢
◎穩定性
穩定可靠的輸出,耐飛灰、落料、水汽、結晶、結蠟影響
◎免維護
無活動、無易磨損部件,無需經常清潔、保養、調試
●技術參數
HNSP-Z16
典型應用:腐蝕性/導電液體、粘稠性液體,可分體安裝
探頭類型:絕緣硬桿PTFE(可選)
供電電源: 24 VDC
介質溫度: -40~+260'C
過程壓力: -0. 1~4.0MPa
過程連接: 3/4” BSPT螺紋(標準)
法蘭安裝(可選)
防護等級: IP67
防爆等級: Exia IICT6(可選)
信號輸出: 4... 20mA/HART/ RS485/ Modbus. ..
HNSP-Z17
典型應用:導電液體、導電固體粉料,可分體安裝
探頭類型:絕緣軟纜PTFE/304(可選)
供電電源: 24 VDC
介質溫度: -40~+ 140°C
過程壓力: -0. 1~4. 0MPa
過程連接: 3/4 "BSPT螺紋(標準)
法蘭安裝(可選)
防護等級: IP67
防爆等級: Exia IICT6(可選)
信號輸出: 4... 20mA/HART/RS485/ Modbus...
HNSP-Z18
典型應用:絕緣性固體、絕緣性液體,可分體安裝
探頭類型:非絕緣硬桿PTFE/304 (可選)
供電電源: 24 VDC
介質溫度: -40~+200°C
過程壓力: -0. 1~8. 0MPa
過程連接: 1 "BSPT螺紋(標準)
法蘭安裝(可選)
防護等級: IP67
防爆等級: Exia II CT6(可選)
信號輸出: 4... 20mA/HART/RS485/ Modbus. ..
