●工作原理

射頻導納物位開關工作原理是基于射頻(RF)電容技術。將一個無線電頻率施加在探頭上，通過連續的分析，確定由周圍環境造成的影響。因所有材料均具有介電常數，而且其導電率都不同于空氣，當探頭與材料接觸時由于微小電容量偏移所反映的總阻抗發生變化。因?yàn)橥姷奶筋^和容器壁構成電容器的二塊極板，探頭的絕緣體和周圍空氣成為介電材料，當空氣(其介電常數為1.0)被任何其它材料(介電常數>1)置換時，電容效應得以加強。從而改變了應用場合的阻抗。即電容值的變化造成了阻抗的變化。這一影響被電路測量后,再與由靈敏度設置(電路)建立的參考基準相比較。

射頻導納物位開關靈敏度正確設置會影響傳感器輸出正確變化。探頭的Null-KoTeTM電路可以使測量電路對探頭上堆積的物料忽略不計，否則它會引起靈敏度的故障。Nul1-KoTeTM電路用與加到傳感探頭同樣的無線電頻率電位激勵。由于電流不能在相同的電位下流動，Null-KoTeTM電路就隔斷了通常從通電的探頭經過堆積的物料到容器壁的電流流動。這樣測量到的是通電探頭周圍的物料，而不是堆積的物料。

●設計特點

◎通用性強:可應用于各種導電和非導電介質的測量，例如液體、粘稠物、顆粒、粉末、飛灰。

◎可抗粘附:采用抗粘附電路，可消因物料粘附而產生的虛假信號。

◎探頭可拆:控制器與探頭之間沒有電纜連接，隨時可以將控制器拆除更換維修，不影響進出物料。

◎耐高低溫:適用于-184'C至280C的工作環境，另可提供適用于更高溫度的陶瓷探頭;

◎輸出形式:雙刀雙擲的繼電器信號輸出，同時有狀態燈顯示輸出狀態，并有0至30秒的延時功能。

◎不智能診斷:通電后，儀表電路自動檢測工作狀態是否正常。

●技術參數

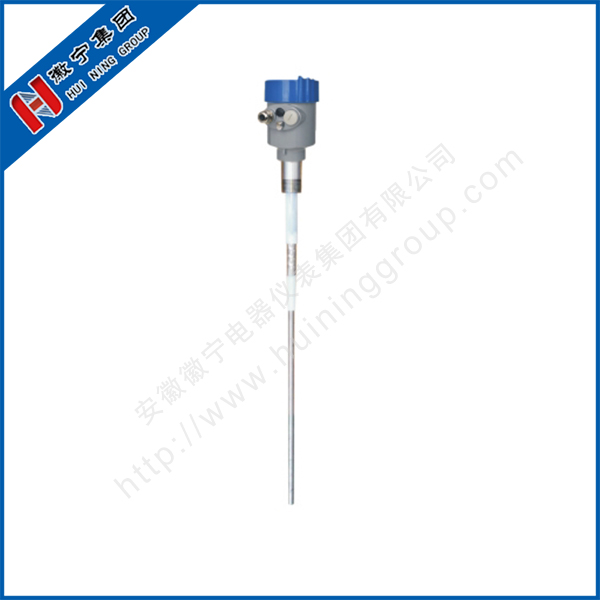

HNSP-L861(標準型)

典型應用:液體、粉料、顆粒、固體物位控制

探桿材質: 304+PTFE (可選)

探桿長度: 500mm (可根據要求定制)

供電電源: 24VDC、 220VAC(可選)

過程溫度: -40~+130℃

過程壓力: <2. 0MPa

過程連接:螺紋、法蘭(可選)

時間延時: 0~30s可調

失電保護:常開、常閉、現場可切換

輸出繼電器:雙刀雙擲(DPDT)輸出，5A, 24V DC或5A，220VAC

防護/防爆等級: IP67/Exia II CT6(可選)

HNSP-L862(中溫型)

典型應用:液體、粉料、顆粒、固體物位控制，特別是中溫場合

探桿材質: 304+PTFE(可選)

探桿長度:500mm(可根據要求定制).

供電電源: 24VDC、220VAC(可選)

過程溫度: - 184~+260C

過程壓力: 0~2. 0MPa

過程連接:螺紋、法蘭(可選)

時間延時: 0~30s可 調

失電保護:常開、常閉、現場可切換

輸出繼電器:雙刀雙擲(DPDT)輸出，5A, 24V DC或5A, 220VAC

防護/防爆等級: IP67/Exia ICT6(可選)

HNSP-L863(高溫型)

典型應用:液體、粉料、顆粒、固體物位控制，特別是高溫場合

探桿材質: 316、陶瓷(可選)

探桿長度:500mm(可根據要求定制)

供電電源: 24VDC、220VAC (可選)

過程溫度: > + 260C

過程壓力: 0~2. 0MPa

過程連接:螺紋、法蘭(可選)

時間延時: 0~30s可調

失電保護:常開、常閉、現場可切換

輸出繼電器:雙刀雙擲(DPDT)輸出，5A, 24V DC或5A, 220VAC

防護/防爆等級: IP67/Exia IICT6(可選)
