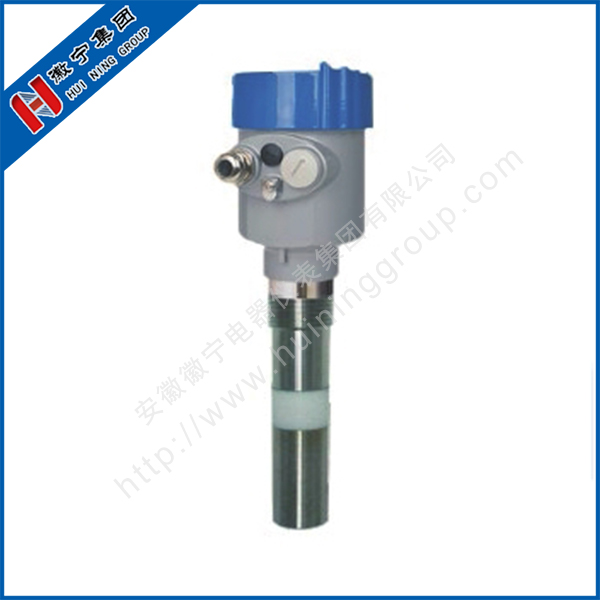

HNDR射頻電容開關是一種高智能液位測量產品，它克服了以往測量方式的報警精度低和調校步驟復雜給客戶帶來的不便，射頻電容開關廣泛應用于化工、冶金、石油、機械、食品、食料等行業。

●工作原理

HNDR

電容液位開關采用先進的數字智能補償技術，將容器內的液位變化量轉換成電容變化量。探極內有兩個極板，介質的變化改變電極間的介電常數，從而得到電容量的變化，通過電子插件把電容量轉換成脈沖數字信號，通過微處理器來完成報警點的設計和報警動作的實現。

●設計特點

◎本產品采用智能微處理器元件及差值測量技術，可以測量水，污水，泥漿，等液體，尤其是可有效的測量強腐蝕性介質，可對環境變化和掛料進行動態補償；

◎本產品可用在非金屬罐體傳感器內置補助電極，容器內無需再加電極；

◎操作非常簡單，只需要根據介質調好相應的靈敏度旋鈕，和波涌延遲濾波即可使用；

◎上限和下限報警方式靈活設置，用戶可自行設置選擇常開常閉觸點；

◎單點式和多點式的繼電器均采用高性能進口單刀雙擲繼電器，單點式接點電流容量可達8A，多點式3A?？芍苯域?qū)動范圍內的報警裝置；

◎采用聚四氟乙烯探極，檢測部位無可動器件，抗沖擊，耐高溫，耐腐蝕。

●技術參數

典型應用:液體、粉料、顆粒、固體物位控制

探桿材質: 304、 PTFE(可選)

探桿長度:200mm(可根據要求定制).

供電電源: 24VDC、220VAC (可選)

過程溫度: -40~+260C

環境溫度: -40~+80C

環境濕度:≤95%RH

過程壓力: 0~1. 0MPa

過程連接:螺紋、法蘭(可選)

繼電器觸點容量:單點式，250V 8A;多點式，250V 3A

時間延時: 0.5~30s可調

功率:≤1. 5W

介電常數:≥1.6

電氣接口: 3/4 NPT

外殼材質:鋁(可選)

防護等級: IP67

防爆等級: Exia II CT6(可選)
