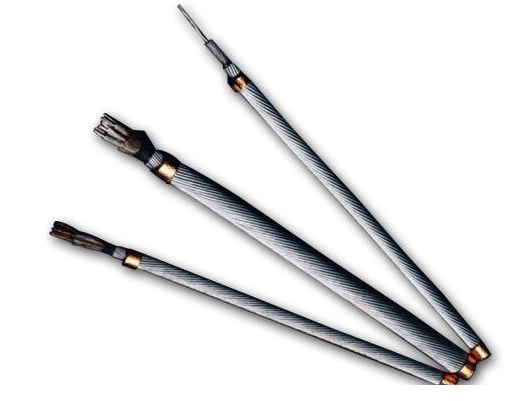

承荷探測電纜產品適用于承受機械負荷進行電氣測量的油礦探測電纜，這類電纜用于各類油、氣井的測井，射孔、取芯等作業；也可用于海洋調查，河流、港灣、水利、水文測量，煤田地質勘探，地?zé)釡y井等方面。作為掛重儀器測量用連接線?！ ?/p>
一、承荷探測電纜生產執行標準
JB3302-1999
二、承荷探測電纜型號名稱
型號 | 名 稱 |
W7X | 7芯天然丁苯橡皮絕緣雙鋼絲鎧裝承荷探測電纜 |
W7F46 | 7芯聚全氟乙丙烯絕緣雙鋼絲鎧裝承荷探測電纜 |
W7F46P | 7芯聚全氟乙丙烯絕緣總屏蔽雙鋼絲鎧裝承荷探測電纜 |
W7F46PP | 7芯聚全氟乙丙烯絕緣分相屏蔽總屏蔽雙鋼絲鎧裝承荷探測電纜 |
三、使用性能
①電纜允許使用溫度范圍
型 號 | 使用溫度范圍（℃） | |
不低于 | 短期（一次停留不超過2小時）不高于 | |
W7X | -40 | 90 |
W7F46 | -50 | 232 |
W7F46P | -50 | 232 |
W7F46PP | -50 | 232 |
②絞車滾筒直徑應不小于400mm，井口滑輪，天滑輪，地滑輪的彎曲半徑應不小于230mm，滑輪槽應與電纜外徑相適應
③電纜的芯數、截面、額定拉斷力、標稱制造長度
型 號 | 芯 數 | 計算截面 （mm2） | 額定拉斷 力（KN） | 標稱制造長度 | ||||||
W7X | 7 | 0.56 | 44 | - | - | - | - | - | 3500 | 2200 |
W7F46 | 7 | 0.56 | 69 | 8000 | 7500 | 6500 | 5500 | 4200 | 3500 | 2200 |
W7F46P | 7 | 0.56 | 69 | 8000 | 7500 | 6500 | 5500 | 4200 | 3500 | 2200 |
W7F46PP | 7 | 0.56 | 69 | 8000 | 7500 | 6500 | 5500 | 4200 | 3500 | 2200 |
④電纜線芯直流電阻不小于36Ω/km；線芯間，線芯與鎧裝間經受交流50HZ 1000V電壓試驗1分鐘不擊穿
