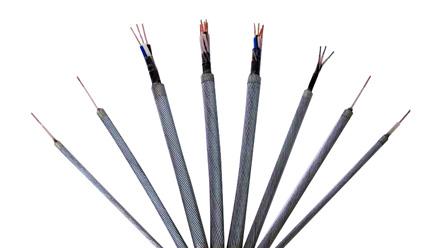

承荷探測電纜適用于承受機械負荷進行電氣測量的油礦探測電纜，這類電纜用于各類油、氣井的測井，射孔、取芯等作業；也可用于海洋調查，河流、港灣、水利、水文測量，煤田地質勘探，地熱測井等方面。作為掛重儀器測量用連接線。
【承荷探測電纜詳細說明】
本產品適用于承受機械負荷進行電氣測量的油礦探測電纜，這類電纜用于各類油、氣井的測井，射孔、取芯等作業；也可用于海洋調查，河流、港灣、水利、水文測量，煤田地質勘探，地熱測井等方面。作為掛重儀器測量用連接線?！ ?/p>
一、生產執行標準
JB3302-1999
二、型號名稱
型號 | 名 稱 |
W7X | 7芯天然丁苯橡皮絕緣雙鋼絲鎧裝承荷探測電纜 |
W7F46 | 7芯聚全氟乙丙烯絕緣雙鋼絲鎧裝承荷探測電纜 |
W7F46P | 7芯聚全氟乙丙烯絕緣總屏蔽雙鋼絲鎧裝承荷探測電纜 |
W7F46PP | 7芯聚全氟乙丙烯絕緣分相屏蔽總屏蔽雙鋼絲鎧裝承荷探測電纜 |
三、使用性能
①電纜允許使用溫度范圍
型 號 | 使用溫度范圍（℃） | |
不低于 | 短期（一次停留不超過2小時）不高于 | |
W7X | -40 | 90 |
W7F46 | -50 | 232 |
W7F46P | -50 | 232 |
W7F46PP | -50 | 232 |
②絞車滾筒直徑應不小于400mm，井口滑輪，天滑輪，地滑輪的彎曲半徑應不小于230mm，滑輪槽應與電纜外徑相適應
③電纜的芯數、截面、額定拉斷力、標稱制造長度
型 號 | 芯 數 | 計算截面 （mm2） | 額定拉斷 力（KN） | 標稱制造長度 | ||||||
W7X | 7 | 0.56 | 44 | - | - | - | - | - | 3500 | 2200 |
W7F46 | 7 | 0.56 | 69 | 8000 | 7500 | 6500 | 5500 | 4200 | 3500 | 2200 |
W7F46P | 7 | 0.56 | 69 | 8000 | 7500 | 6500 | 5500 | 4200 | 3500 | 2200 |
W7F46PP | 7 | 0.56 | 69 | 8000 | 7500 | 6500 | 5500 | 4200 | 3500 | 2200 |
④電纜線芯直流電阻不小于36Ω/km；線芯間，線芯與鎧裝間經受交流50HZ 1000V電壓試驗1分鐘不擊穿
